Questão
ID 1780186Disciplina: Engenharia Civil
Assunto: NBR 8800 – Projeto de Estruturas de Aço e de Estruturas Mistas de Aço e Concreto de Edifícios
Ano: 2023 Banca: FUVEST - Fundação Universitária para o Vestibular da USP Órgão: Universidade de São Paulo
TEXTO PARA AS QUESTÕES 75 E 76
A ligação entre elementos estruturais metálicos pode ser feita por soldas a depender do modelo estrutural, da concepção e do dimensionamento empenhado na estrutura. As mais comuns são as soldas filetadas que, exemplificadas na figura a seguir, têm as suas condições de dimensionamento estabelecidas pelo item 6.2.5.1 da ABNT NBR 8800:2008.

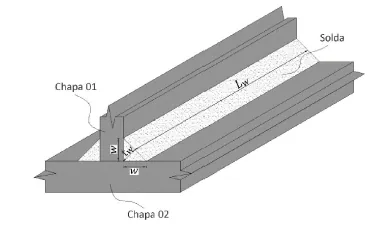

O esquema da figura mostra a solda filetada com tensão resistente mínima à tração de fw e que tem as seguintes características geométricas:
- Lw: Comprimento efetivo da solda;
- w: Perna do filete.
Com base nestas dimensões, indique a alternativa que representa a área teórica de fusão da solda com o metal-base (AMB), a garganta efetiva do filete de solda ( \(t_w\) ) e a área efetiva da solda ( \(A_w\) ).
