Questão 1780164

Considere os modelos estruturais 01 e 02, bem como os seus respetivos diagramas de momentos fletores indicados, indicados na figura 01.

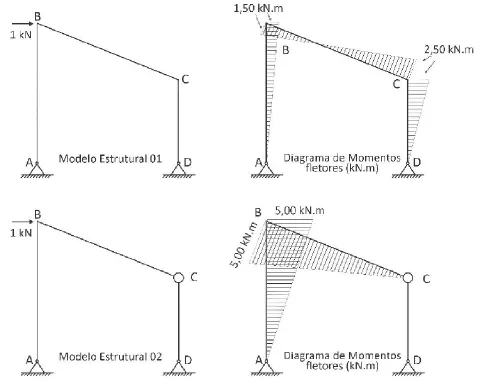

Figura 01 — Modelos estruturais e diagramas de momentos fletores.

Sabendo que o momento fletor de plastificação da seção transversal é M_p = 2.500 kN.m, assinale a alternativa que indique o Grau de Hiperestaticidade (GH) do Modelo Estrutural 01 e a máxima carga (Pmáx) que pode ser aplicada no seu Ponto B, conforme a figura 02.

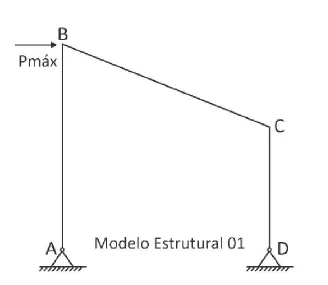

Figura 02 — Modelo Estrutural 01, com aplicação da máxima carga (Pmáx) no Ponto B.
