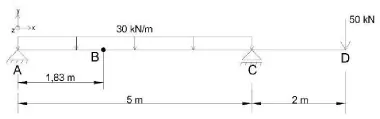

Considerando a viga e o sistema cartesiano (x, y, Z) indicados na figura a seguir, pede-se indicar a alternativa que represente os valores Rx, A ,RyA , Mz, B, Ry, C e Mz, C. Admita as seguintes notações: Rx,i: Reação de apoio no Ponto i, na direção do eixo x; Ry,i: Reação de apoio no Ponto i, na direção do eixo y; Mz,i: Momento fletor atuante no Ponto i em torno do eixo z, sabendo que: - Mz,i>0 se traciona as fibras inferiores - Mz,i<0 se traciona as fibras superiores.

Rx,A =55,00kN | Ry,A=0,0kN | Mz,B =- 54,9 kNm (traciona fibras superiores) | Ry,C = 200,0 kN | Mz,C = -100,0 kNm (traciona fibras superiores).

Rx,A = 0,00 kN | Ry,A = 0,0 kN | Mz,B = - 54,9 kNm (traciona fibras superiores) | Ry,C = 200,0 kN | Mz,C = -100,0 kNm (traciona fibras superiores).

RxA=0,00kN | Ry,A=-55,0=kN | Mz,B = 50,4 kNm (traciona fibras inferiores) | Ry,C = - 145,0 kN | Mz,C = -100,0 kNm (traciona fibras superiores).

RA =0,00kN | Ry,A=55,0=kN | Mz, B =,- B50, 4 KNm (traciona fibras superiores) | Ry,C = 145,0 kN | Mz,C = 100,0 kNm (traciona fibras inferiores).

Rx, A = 0,00 kN | Ry,A = 55,0=kN | Mz,B = 50,4 kNm (traciona fibras inferiores) | Ry,C = 145,0 kN | Mz,C = -100,0 kNm (traciona fibras superiores).

Questão 1780145 de Engenharia Civil - FUVEST 2023

Questão

ID 1780145

Disciplina: Engenharia Civil

Assunto: Vigas

Ano: 2023 Banca: FUVEST - Fundação Universitária para o Vestibular da USP Órgão: Universidade de São Paulo

Considerando a viga e o sistema cartesiano (x, y, Z) indicados na figura a seguir, pede-se indicar a alternativa que represente os valores Rx, A ,RyA , Mz, B, Ry, C e Mz, C.

Admita as seguintes notações:

Rx,i: Reação de apoio no Ponto i, na direção do eixo x;
Ry,i: Reação de apoio no Ponto i, na direção do eixo y;
Mz,i: Momento fletor atuante no Ponto i em torno do eixo z, sabendo que:

- Mz,i>0 se traciona as fibras inferiores

- Mz,i<0 se traciona as fibras superiores.

Alternativa A:
Rx,A =55,00kN | Ry,A=0,0kN | Mz,B =- 54,9 kNm (traciona fibras superiores) | Ry,C = 200,0 kN | Mz,C = -100,0 kNm (traciona fibras superiores).
Alternativa B:
Rx,A = 0,00 kN | Ry,A = 0,0 kN | Mz,B = - 54,9 kNm (traciona fibras superiores) | Ry,C = 200,0 kN | Mz,C = -100,0 kNm (traciona fibras superiores).
Alternativa C:
RxA=0,00kN | Ry,A=-55,0=kN | Mz,B = 50,4 kNm (traciona fibras inferiores) | Ry,C = - 145,0 kN | Mz,C = -100,0 kNm (traciona fibras superiores).
Alternativa D:
RA =0,00kN | Ry,A=55,0=kN | Mz, B =,- B50, 4 KNm (traciona fibras superiores) | Ry,C = 145,0 kN | Mz,C = 100,0 kNm (traciona fibras inferiores).
Alternativa E:
Rx, A = 0,00 kN | Ry,A = 55,0=kN | Mz,B = 50,4 kNm (traciona fibras inferiores) | Ry,C = 145,0 kN | Mz,C = -100,0 kNm (traciona fibras superiores).
