Questão 1780143

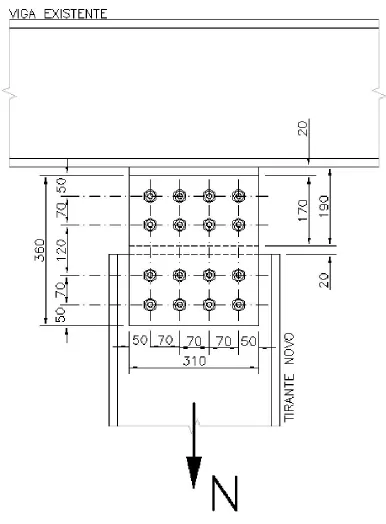

Pretende-se utilizar duas talas para fixar um tirante novo a uma chapa que será soldada à viga existente utilizando 2 x 8 parafusos de 22 mm (7/8”), tal como se mostra na figura a seguir, onde as duas talas chapas têm dimensões 310 x 360 mm e a chapa fixa à viga.

Assinale a alternativa que remete a, aproximadamente, a máxima força N passível de aplicação, caso sejam usadas chapas de espessura de 7/8” (22 mm) e aço MR250 (f_y = 250 MPaef_u, = 400 MPa).

Admitir:

1. Y_{f :} 1,50 - Coeficiente de Majoração das Ações;
2. Y_a1: 1,10 - Coeficiente de Minoração das Tensões de Escoamento;
3. Y_a2 : 1,35 - Coeficiente de Minoração das Tensões de Ruptura;
4. \(\Delta_{\varnothing}\) : 3,50 mm - Acréscimo de 3,5 mm ao diâmetro nominal do parafuso utilizado;
