Questão 1780137

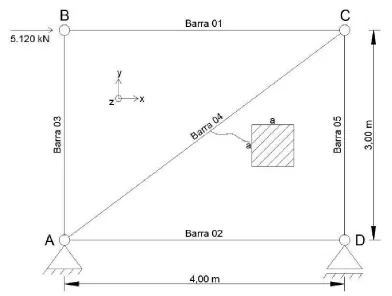

Considere o modelo estrutural indicado na figura seguir, onde se destaca a seção transversal da Barra 4 que é quadrada e temo lado “a”.

Pede-se apontar as forças normais (Nb) atuantes nas Barras 01 (Nb1), 02 (Nb2), 03 (Nb3), 04 (Nb4) e 05 (Nb5), bem como dimensionar o menor valor do lado “a” (a_min da Barra 04 pelo Método das Tensões Admissíveis, sabendo que a Tensão de Ruptura do seu material é \(\sigma\) _Rup = 400 MPa e o coeficiente de segurança é CS = 2,50. e

1. Nota: para forças de tração atuantes em cada barra “i”, deve-se admitir Nbi>0 e, para forças de compressão, Nbi<0.
