Questão 1767654

Manômetros em U são muito utilizados para medida de pressão relativa em tubulações com água. Para isso, utilizam diferentes líquidos manométricos.

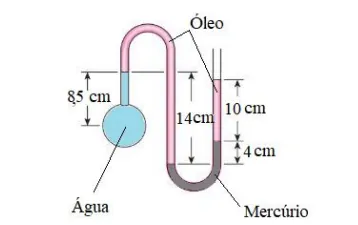

Observe a tubulação de água na qual está conectado um manômetro em U duplo aberto para a atmosfera.

Sabe-se que o peso específico da água é de ϒ_água = 9.800 N/m³ , o peso específico do óleo é de ϒ_óleo = 7.800 N/m³ e o peso específico do mercúrio é de ϒ_HG = 133.500 N/m³.

A carga de pressão relativa no ponto da tubulação onde está sendo realizada a tomada com o manômetro é de:
