Quadro 1 Diagrama de barras ou de GANTT Onde as atividades são: A: Instalação do canteiro B: Fundações C: Estrutura D: Telhado E: Instalações prediais F: Ligações prediais G: Alvenaria H: Revestimento e pintura O projeto começa com o início da atividade A e acaba com o término da atividade H. De acordo com o quadro 1, o diagrama de setas ou rede COM, com atividades em flechas, do projeto é:

Questão 1767650

Engenharia de Produção · 2023

ID 1767650

Disciplina: Engenharia de Produção

Assunto: Planejamento e Controle de Projetos (PERT/CPM)

Ano: 2023 Banca: FGV - Fundação Getúlio Vargas Órgão: Defensoria Pública do Estado do Rio Grande do Sul

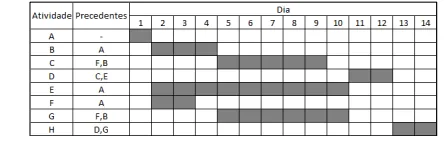

Quadro 1

Diagrama de barras ou de GANTT

Onde as atividades são:

O projeto começa com o início da atividade A e acaba com o término da atividade H.

De acordo com o quadro 1, o diagrama de setas ou rede COM, com atividades em flechas, do projeto é:
