Questão 1767540

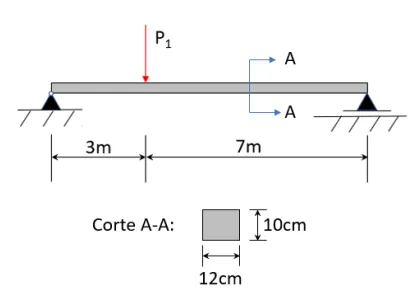

Seja uma viga biapoiada de comprimento 10 m, representada esquematicamente na figura abaixo. A viga possui seção transversal retangular de altura 10 cm e largura 12 cm. O suporte da esquerda é do tipo pino e o da direita é um rolete. Uma carga concentrada P₁ = 10 kN atua na vertical a 3 m do apoio esquerdo.

A tensão normal máxima atuante na viga vale:
