Questão 1767054

Arquitetura · 2017

Questão

ID 1767054

Disciplina: Arquitetura

Assunto: Desenho Técnico

Ano: 2017 Banca: FCC - Fundação Carlos Chagas Órgão: Defensoria Pública do Estado do Rio Grande do Sul

Na execução de desenhos técnicos as hachuras podem ser utilizadas, em alguns casos, para indicar o tipo de material, como ilustrado abaixo.

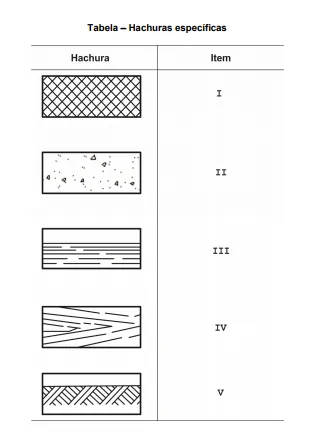

Tabela − Hachuras específicas

As hachuras especificadas nos itens I, II, III, IV e V, conforme ilustração acima referem-se, respectivamente, a

I	II	III	IV	V
concreto	terra	madeira	Elastômeros, vidros, cerâmica e rocha	líquido

I	II	III	IV	V
aço	concreto	líquido	madeira	Elastômeros, vidros, cerâmica e rocha

I	II	III	IV	V
Elastômeros vidros, cerâmica e rocha	concreto	líquido	madeira	terra

I	II	III	IV	V
aço	concreto	terra	líquido	Elastômeros, vidros, cerâmica e rocha

I	II	III	IV	V
Elastômeros, vidros, cerâmica e rocha	terra	líquido	madeira	concreto
