Disciplina: Arquitetura

Assunto: Morfologia e Funcionamento das Estruturas

Ano: 2017 Banca: FCC - Fundação Carlos Chagas Órgão: Defensoria Pública do Estado do Rio Grande do Sul

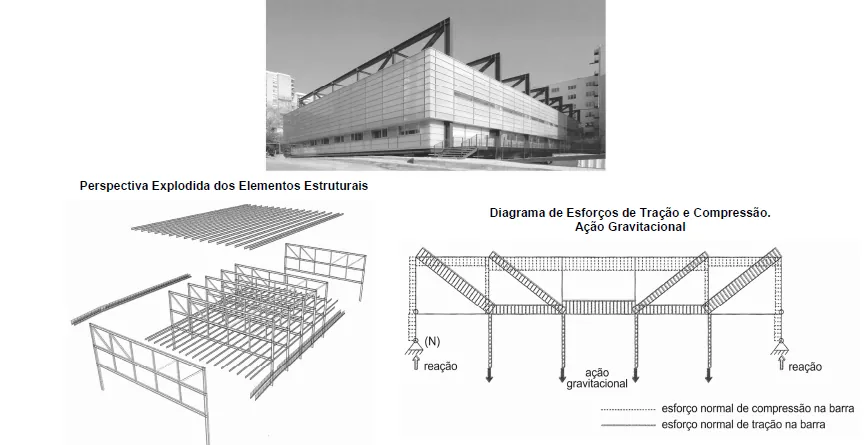

Observe abaixo desenhos e imagens da Unidade de Queimados Hospital Vall D’Hebron (2003-06) em Barcelona, Espanha, projeto de Corea & Moran Arquitectura.

Em relação aos princípios estruturais dessa arquitetura, constata-se que

Alternativa A: o contraventamento na direção transversal aos pórticos é dado por planos contraventados por diagonais dispostas nas
próprias vigas de cobertura.
Alternativa B: tirantes verticais nascem das vigas vierendeel da cobertura para sustentar um pavimento abaixo, deixando o espaço do
térreo livre de elementos estruturais verticais.
Alternativa C: pilares lançados na periferia do embasamento apoiam treliças, funcionando como pórticos de grande capacidade resistente.
Alternativa D: a composição das diagonais e do banzo inferior das vigas vierendeel é análoga a uma supercomposição de cabos
funiculares para as forças concentradas dos tirantes, ficando também tracionadas.
Alternativa E: peças comprimidas têm seção menor quando comparadas às peças tracionadas, pois não sofrem o efeito da flambagem.
