Questão 1762205

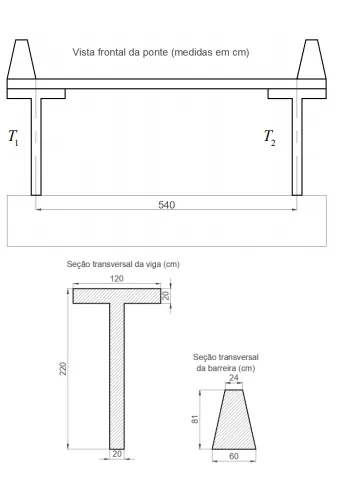

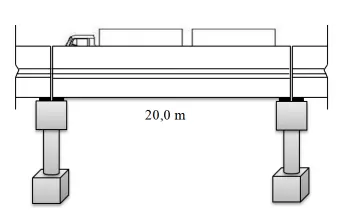

As figuras abaixo representam um tramo de uma ponte hipotética de concreto armado, com duas faixas de rodagem. Sendo T = T₁ = T₂. Quais são os esforços solicitantes máximos (momento fletor e esforço cortante) de T, devido ao peso da estrutura e à carga acidental, sabendo que a espessura da laje sobre a viga é de 20 cm, carga acidental de 5,0 kN/m² e o peso próprio da barreira é de aproximadamente 8,5 kN/m?

Obs.: Considere toda a estrutura simplesmente apoiada e simétrica e o peso específico do concreto de 25,0 kN/m³
