Questão
ID 1760663Disciplina: Engenharia Civil
Assunto: Projeto de Fundações ou Dimensionamento
Ano: 2018 Banca: UFG - Universidade Federal do Goiás Órgão: Universidade Federal de Goiás

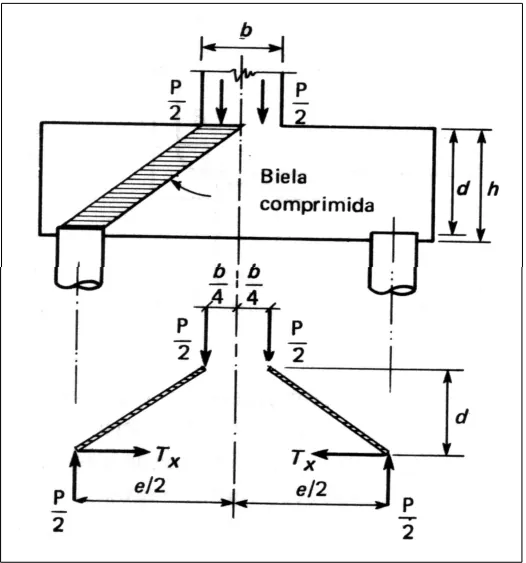

A Figura 7 apresenta o modelo de biela e tirante indicado para o projeto de blocos de fundações sobre duas estacas.
Figura 7 – Modelo de biela e tirantes para bloco sobre duas estacas. In: ALONSO, Urbano Rodriguez. Exercícios de fundações. São Paulo: Edgard Blucher, 1983. p. 186.
Seja um bloco sobre duas estacas de 50 cm de diâmetro que serve de apoio para um pilar de seção quadrada com 40 cm de lado (b) e carga (P) de 1200 kN (valor de cálculo). A distância entre os eixos das estacas é igual a 1,20 m (e) e a altura do bloco é igual a 60 cm (d). Qual é a área de aço que deve ser colocada na face inferior do bloco se ele for armado com um aço com resistência ao escoamento de 400 MPa (fyd)?
