Questão 1760491

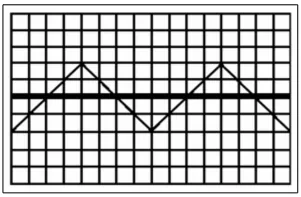

A figura abaixo mostra a tela de um osciloscópio apresentando um sinal em um ponto do circuito. As calibrações das escalas horizontal e vertical do osciloscópio correspondem a 1,0 ms/div e 0,1 Volts/div, respectivamente, e o fator de atenuação da ponteira do osciloscópio encontra-se configurado na posição “x10”.

Observando a figura, este sinal apresenta
