Questão 1748309

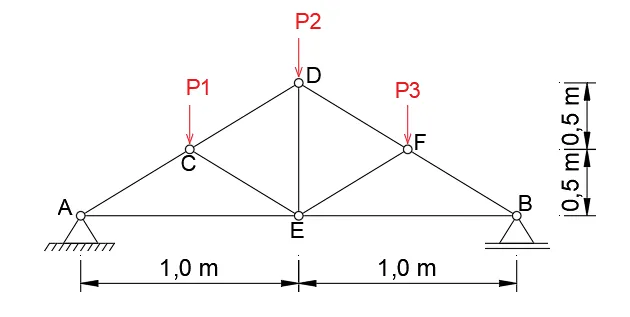

A Figura 1 abaixo ilustra uma treliça isostática plana com um apoio de 2º gênero no nó A, um apoio de 1º gênero no nó B e todos os nós rotulados. Sabendo que as três cargas pontuais aplicadas respectivamente nos nós C, D e F possuem a mesma intensidade, assinale a alternativa que expressa qual deverá ser o valor de tais cargas de modo que a reação vertical no apoio A seja igual a +30,00 kN (considerando o sentido positivo das cargas para cima).

Figura 1
