Questão
ID 172837Disciplina: Engenharia Mecânica
Assunto: Fundamentos e Análise da Cinemática de Escoamentos
Ano: 2024 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

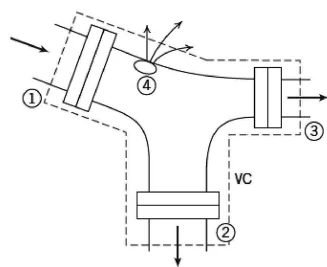

Considere o escoamento permanente de água (p = 1000 kg/m3) em uma junção de tubos conforme mostrado na figura a seguir. As áreas das seções são transversais são: A1 = 0,3 m2, A2 = 0,2 m2 e A3 = 0,15 m2. Há ainda um vazamento, para fora da tubulação, em (4) com uma vazão volumétrica estimada em 0,15 m3/s. As velocidades médias nas seções (1) e (3) são V1 = 6 m/s e V3 = 10 m/s, respectivamente. Determine a velocidade do escoamento que sai na seção (2).
(Adaptado de Fox, R.W., McDonald, A.T. e Pritchard, P.J., Introdução à Mecânica dos Fluidos, 8ª ed., LTC, 2014)
