Questão
ID 1728151Disciplina: Engenharia Civil
Assunto: NBR 8160 – Sistemas Prediais de Esgoto Sanitário – Projeto e Execução
Ano: 2023 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Nova Mutum

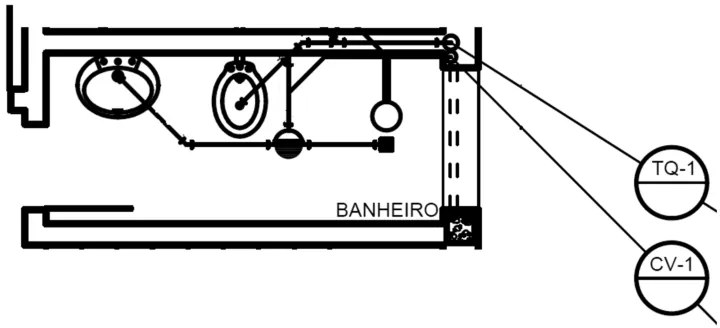

A instalação de esgoto sanitário de uma edificação residencial é apresentada na figura a seguir junto com tabelas que indicam as unidades Hunter de contribuição de cada aparelho.
APARELHO | UHC |
Lavatório | 1,0 |
Chuveiro | 2,0 |
Vaso sanitário | 6,0 |
SOMA DE UHC | DIÂMETRO |
0 a 3,0 | 40 mm |
>3,0 a 6,0 | 50 mm |
>6,0 a 20,0 | 75 mm |
>20,0 a 160 | 100 mm |
Nessa instalação, supondo que o ramal de descarga do vaso sanitário não pode ser reduzido, o diâmetro de TQ1 é de:
