Questão 172803

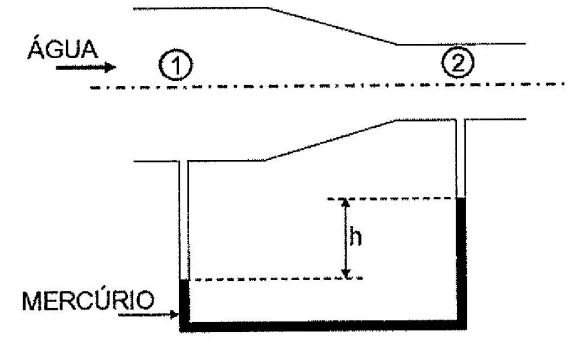

Examine a figura abaixo.

A figura acima representa água escoando em uma tubulação de seção circular que contém um manômetro por altura de coluna de mercúrio entre os pontos 1 e 2.

Dados:

Aceleração da gravidade: 10,0 m/s²;

Densidade do mercúrio: 13500 kg/m³;

Densidade da água: 1000,0 kg/m³;

Altura h: 157 mm;

Área da seção de escoamento 1: 0,018 m²; e

Área da seção de escoamento 2: 0,002 m²;

Desprezando os efeitos viscosos no escoamento e considerando os dados fornecidos, assinale a opção que apresenta a melhor estimativa da vazão de água.
