Questão
ID 1721931Disciplina: Engenharia Civil
Assunto: Vigas
Ano: 2011 Banca: MS Concursos Órgão: Prefeitura Municipal de Lucas do Rio Verde

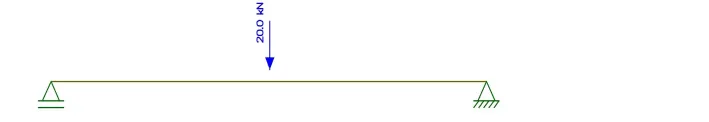

Considere o esquema estrutural de uma viga bi-apoiada submetida a um carregamento concentrado, conforme ilustrado na figura.

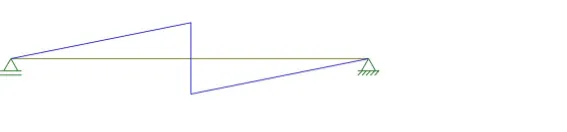

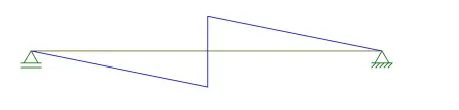

Assinale a alternativa que representa adequadamente o possível diagrama de momento fletor:
