Questão 172075

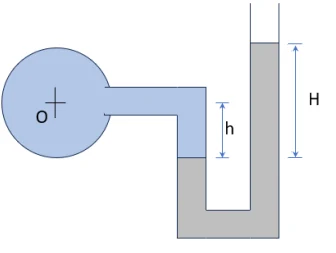

Um manômetro de tubo aberto em formato de “U” é utilizado para medir a pressão em um reservatório (centro no ponto “O”) contendo um gás de peso específico 2 kN/m³ , conforme indicado na figura a seguir.

Sabendo que o fluido manométrico utilizado tem um peso específico de 150 kN/m³ , que as alturas h e H valem 10 cm e 20 cm, respectivamente, e que se pede que a pressão atmosférica seja desprezada nesse problema, então a pressão no centro do reservatório é:
