Questão
ID 1720535Disciplina: Engenharia Mecânica
Assunto: Desenho Técnico Mecânico
Ano: 2018 Banca: UFES - Universidade Federal do Espírito Santo Órgão: Universidade Federal do Espírito Santo

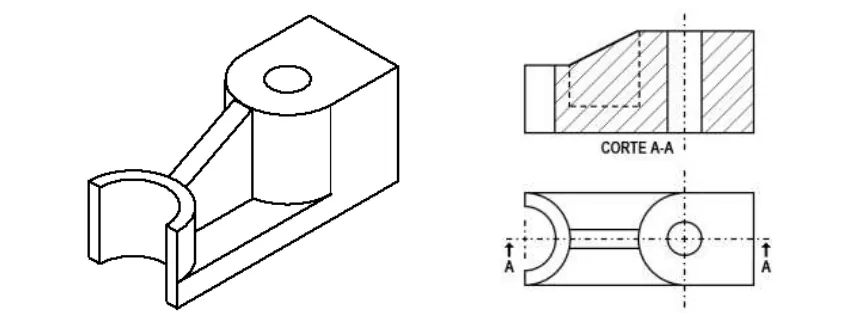

A figura abaixo representa uma peça em perspectiva e as projeções frontal e superior, no primeiro diedro.
(Disponível em:<https://brainly.com.br/tarefa/7511071>. Acesso em: 02 out. 2018. Adaptada).
Levando em conta as convenções brasileiras aplicáveis ao desenho técnico mecânico, a vista lateral que completa as duas projeções apresentadas está corretamente esquematizada em:
