Questão 1720269

Tecnologia da Informação · 2022

Questão

ID 1720269

Disciplina: Tecnologia da Informação

Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO

Ano: 2022 Banca: UFES - Universidade Federal do Espírito Santo Órgão: Universidade Federal do Espírito Santo

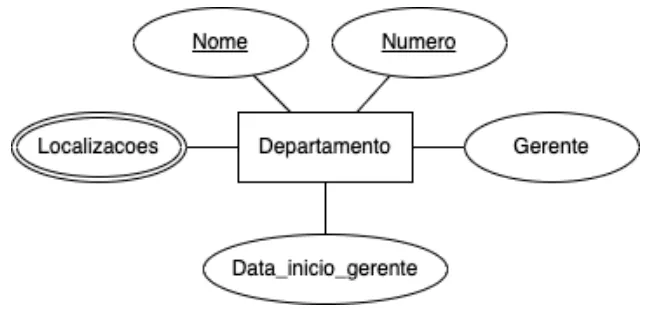

No contexto de modelagem de dados, a figura a seguir apresenta um diagrama Entidade-Relacionamento (diagrama ER), ferramenta que pode ser utilizada para criar um esquema conceitual para um banco de dados antes de sua implementação em um Sistema Gerenciador de Banco de Dados (SGBD):

Fonte: Arquivo da banca, baseado na Figura 7.8 de Elmasri & Navathe (2014, p. 139).

Sobre a figura, é INCORRETO afirmar que:

Alternativa A:
Departamento é um tipo de entidade, que define uma coleção (ou conjunto) de entidades que têm os mesmos atributos.
Alternativa B:
Gerente e Data_inicio_gerente são atributos ligados a Departamento, conforme representado pelas linhas retas entre as formas.
Alternativa C:
Nome e Numero são atributos-chave de Departamento, que podem identificar cada entidade de maneira exclusiva.
Alternativa D:
Segue-se uma notação próxima daquela proposta originalmente por Chen (1976) para diagramas ER, porém, outras notações são possíveis.
Alternativa E:
Localizacoes é um atributo composto ligado a Departamento e pode ser dividido em subpartes, representando atributos mais básicos.
