Questão
ID 1701192Disciplina: Engenharia Civil
Assunto: NBR 5626 – Instalação Predial de Água Fria
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas

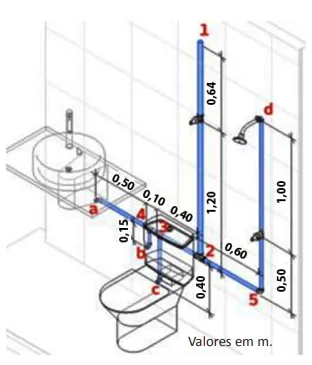

A NBR 5626:2020 delimita as pressões máximas e mínimas de utilização. No isométrico apresentado na figura a seguir, no ponto 1 a carga de pressão é 3,0 m.c.a., a perda de carga unitária no trecho (1-2) é igual a 0,054 m/m, a perda de carga unitária nos trechos (2-5) e (5-d) é igual a 0,10 m/m, o somatório dos comprimentos equivalentes no trecho 1-2 é igual a 5 m e o somatório dos comprimentos equivalentes no trecho 2-d é igual a 7,4 m.
Disponível em: <https://neoipsum.com.br/dimensionar-tubulacoes-de-agua-fria/>.
A carga de pressão disponível no chuveiro (ponto D), em m.c.a., é de
