Questão
ID 1701185Disciplina: Engenharia Civil
Assunto: NBR 8160 – Sistemas Prediais de Esgoto Sanitário – Projeto e Execução
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas
As tubulações do subsistema de coleta e transporte de esgoto sanitário podem ser dimensionadas pelo método das unidades de Hunter de contribuição (UHC) (ABNT NBR 8.160/1999).
Considere as tabelas 1 e 2.
Tabela 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro nominal mínimo dos ramais de descarga
Aparelho sanitário | Número de unidade de Hunter de contribuição | Diâmetro nominal mínimo do ramal de descarga DN(mm) |
Bacia sanitária | 6 | 100 |
Banheira de residência | 2 | 40 |
Bidê | 1 | 40 |
Chuveiro (de residência) | 2 | 40 |
Lavatório (de residência) | 1 | 40 |
Fonte: Adaptado de ABNT NBR 8.160 (1999).
Tabela 2
Diâmetro nominal mínimo do tubo DN(MM) | Número de unidades de Hunter de contribuição |
40 | 3 |
50 | 6 |
75 | 20 |
100 | 160 |
Fonte: ABNT NBR 8.160 (1999).

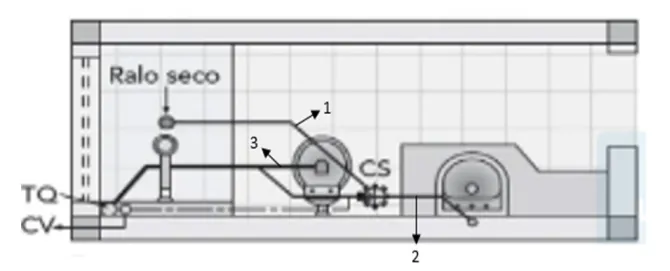

Com base nas tabelas 1 e 2 dimensione os trechos 1, 2 e 3 da figura a seguir
Fonte: JÚNIOR CARVALHO (2020).
Os trechos 1, 2 e 3 possuem, respectivamente, quantos milímetros?
