Questão 1690851

Física · 2019

Questão

ID 1690851

Disciplina: Física

Assunto: Transformadores

Ano: 2019 Banca: Instituto AOCP Órgão: Universidade Federal da Paraíba

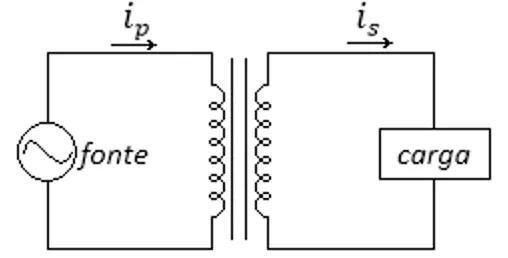

A seguinte figura apresenta um transformador monofásico alimentando uma carga puramente resistiva com uma potência de 220W. Desconsidere as impedâncias internas e considere que a bobina primária possui dez vezes mais espiras que a bobina secundária. Sabendo que a tensão da fonte é descrita por υ = 311,13.sen(ω.t) e sua frequência é de 60 hertz, assinale a alternativa correta.

Alternativa A:
Esse transformador é um rebaixador de tensão. A corrente eficaz na bobina primária é de 10A e a tensão eficaz sobre a carga é de 22V.
Alternativa B:
Esse transformador é um elevador de tensão. A corrente eficaz na bobina primária é de 1A e a tensão eficaz sobre a carga é de 2200V.
Alternativa C:
Esse transformador é um rebaixador de tensão. A corrente eficaz na bobina secundária é de 7,07A e a tensão eficaz sobre a carga é de 31,1V.
Alternativa D:
Esse transformador é um elevador de tensão. A corrente eficaz na bobina secundária é de 3,11A e a tensão eficaz sobre a carga é de 311V.
Alternativa E:
Esse transformador é um rebaixador de tensão. A corrente eficaz na bobina primária é de 1A e a tensão eficaz sobre a carga é de 22V.
