Questão 1689665

Considere as Tabelas a seguir para responder às questões de nos 52, 53, 54, 55 e 56.

Essas Tabelas fazem parte do esquema de um banco de dados usado por uma associação de criadores de cães para organizar informações sobre os torneios que ela promove.

Observações:

• A Tabela CAO contém os dados dos cães inscritos na referida associação. A coluna NOME_PAI indica o nome do pai de um cão, a coluna RACA indica a raça do mesmo, e a coluna NOME_PROPR indica o nome do seu proprietário. As demais colunas são autoexplicativas.

• A Tabela COMPETICAO contém informações sobre as competições patrocinadas pela associação. Suas colunas são autoexplicativas.

• A Tabela PARTICIPACAO informa as competições das quais participaram os cães registrados na associação. Cada linha dessa tabela indica a colocação obtida por um cão em uma determinada competição. Suas colunas são autoexplicativas.

• A Tabela ARBITRO contém os dados dos árbitros que julgam os cães que participam de competições. Suas colunas são autoexplicativas.

• Cada linha da Tabela AVALIACAO representa a nota atribuída a um cão, por um determinado árbitro em uma determinada competição. Suas colunas são autoexplicativas.

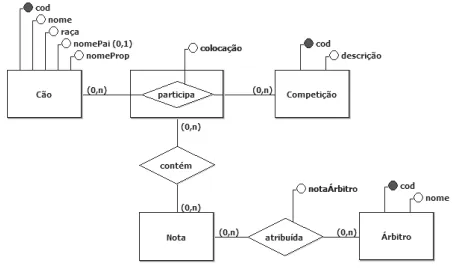

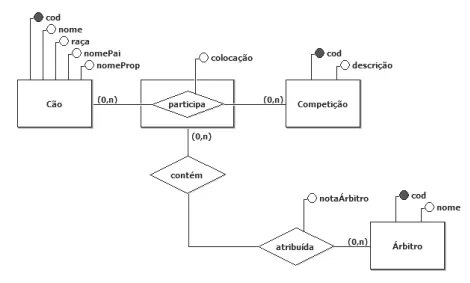

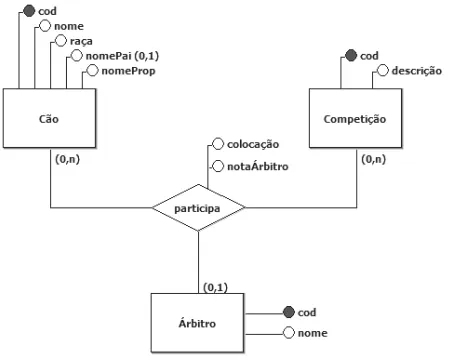

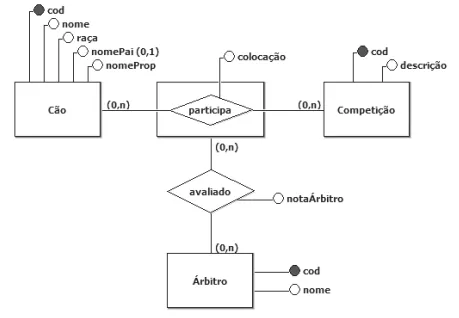

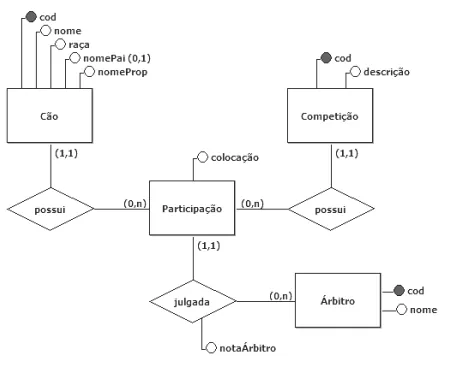

Qual diagrama E-R contém um modelo conceitual compatível com as tabelas do banco de dados da associação de criadores de cães?
