Questão 1689616

Engenharia Mecânica · 2016

Questão

ID 1689616

Disciplina: Engenharia Mecânica

Assunto: Tolerâncias Geométricas

Ano: 2016 Banca: Fundação CESGRANRIO Órgão: Universidade Federal do Rio de Janeiro

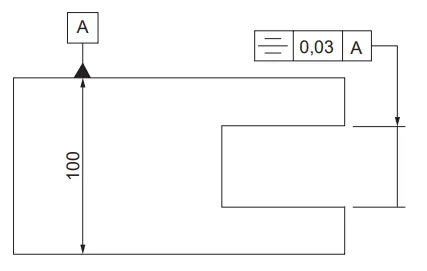

A Figura abaixo mostra a indicação de tolerância.

Essa indicação de tolerância significa que

Alternativa A:
a superfície indicada deve situar-se entre duas superfícies distantes de 0,03 mm, paralelas entre si e em relação ao plano de referência.
Alternativa B:
o rasgo deve situar-se entre dois planos distantes de 0,03 mm, em uma posição geométrica ideal em relação ao plano A de referência.
Alternativa C:
o plano médio do rasgo deve situar-se entre dois planos distantes de 0,03 mm, paralelos entre si, de forma simétrica em relação ao plano médio de referência.
Alternativa D:
os planos indicados devem situar-se dentro de um paralelismo de 0,03 mm permitido em relação ao plano A.
Alternativa E:
os planos que formam o rasgo possuem uma tolerância máxima permitida de 0,03 mm em relação ao plano A de referência.
