Considere o enunciado e as Figuras a seguir para responder às questões de n^os 39 e 40.

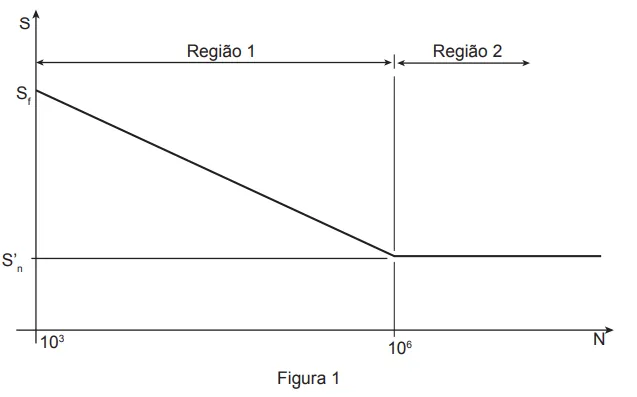

A Figura 1 mostra o diagrama S-N referente ao ensaio de fadiga para um corpo de prova de material dúctil.

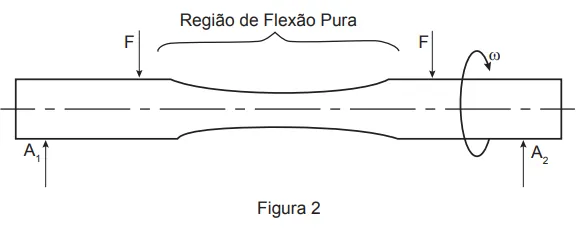

Esse ensaio é realizado impondo-se uma velocidade de rotação ω ao corpo de prova apoiado em A1 e A2 , e sujeito às cargas F, conforme mostrado na Figura 2.

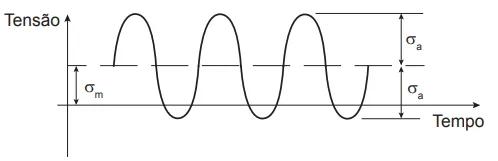

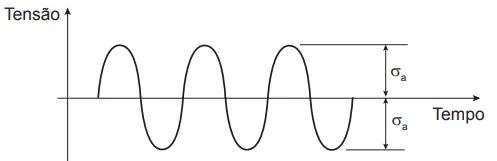

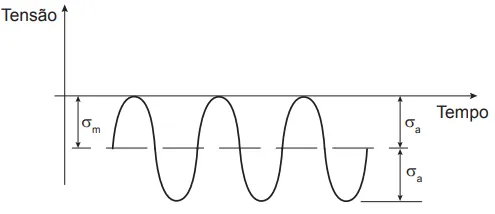

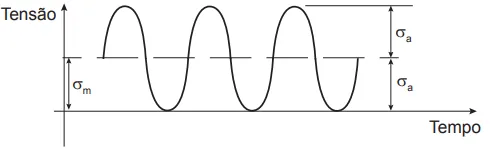

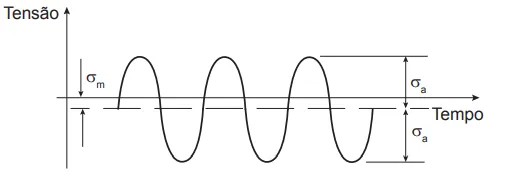

Considerando-se σ_a a tensão alternada atuante e σ_m a tensão média atuante, o gráfico que representa os resultados das tensões normais atuantes na região de flexão pura em função do tempo é
