Questão 1687820

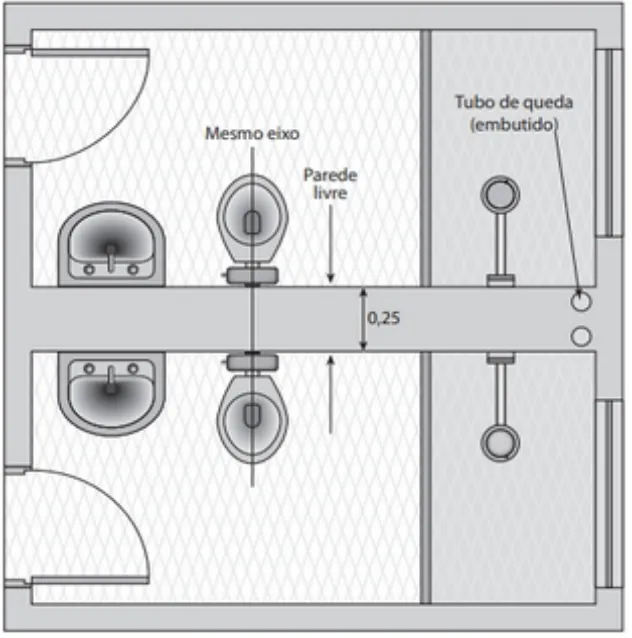

As instalações prediais constituem subsistemas que devem ser integrados ao sistema construtivo proposto pela arquitetura, de forma harmônica, racional e tecnicamente correta. A figura a seguir demonstra um projeto com instalação hidráulica de forma rebatida, utilizando a mesma parede hidráulica.

Para rebater esses compartimentos, em uma mesma parede hidráulica, deve-se atentar aos seguintes detalhes:

I - as válvulas têm, aproximadamente, 10 cm de profundidade; por essa razão, duas bacias sanitárias não poderão ser rebatidas no mesmo eixo, quando a largura da parede for inferior a 20 cm.

II - para a passagem das tubulações verticais em paredes sobre vigas, soluções com shafts não podem ser adotadas para abrigar as prumadas hidráulicas, pois isto dificulta a manutenção predial.

III- o diâmetro do tubo de esgoto é, normalmente, 100 mm; portanto, essa parede deverá ter uma largura suficiente para comportar as tubulações embutidas.

É CORRETO o que se afirma em:
