Questão 1686263 de Engenharia Civil - UFMT 2021

Questão

ID 1686263

Disciplina: Engenharia Civil

Assunto: Vigas

Ano: 2021 Banca: UFMT - Universidade Federal de Mato Grosso Órgão: Universidade Federal de Mato Grosso

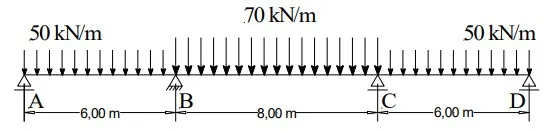

Considere a viga contínua simétrica, com seção transversal constante e simetricamente carregada representada abaixo.

A reação vertical no apoio A vale 96 kN. Com base nessa informação, marque a assertiva correta.

Alternativa A:
O valor aproximado do momento na seção sobre o apoio B é -324 kNm. O momento fletor máximo no lance A-B ocorre na seção afastada de 500 centímetros, aproximadamente, do apoio B e tem valor aproximado de 92 kNm. No lance central, os pontos de momentos nulos acontecem afastados aproximadamente 260 centímetros da seção central.
Alternativa B:
O valor aproximado do momento na seção sobre o apoio B é -342 kNm. O momento fletor máximo no lance A-B ocorre na seção afastada de 430 centímetros do apoio B e tem valor aproximado de 90 kNm. No lance central, os pontos de momentos nulos acontecem afastados aproximadamente 210 centímetros da seção central.
Alternativa C:
O valor aproximado do momento na seção sobre o apoio B é -280 kNm. O momento fletor máximo no lance A-B ocorre na seção afastada de 320 centímetros do apoio B e tem valor aproximado de 90 kNm. No lance central, os pontos de momentos nulos acontecem afastados aproximadamente 180 centímetros da seção central.
Alternativa D:
O valor aproximado do momento na seção sobre o apoio B é -380 kNm. O momento fletor máximo no lance A-B ocorre na seção afastada de 380 centímetros do apoio B e tem valor aproximado de 102 kNm. No lance central, os pontos de momentos nulos acontecem afastados aproximadamente 160 centímetros da seção central.
