Questão 1650526

Engenharia Civil · 2014

Questão

ID 1650526

Disciplina: Engenharia Civil

Assunto: Instalações Prediais de Água Fria

Ano: 2014 Banca: UNIJUI Órgão: Prefeitura Municipal de Santa Rosa

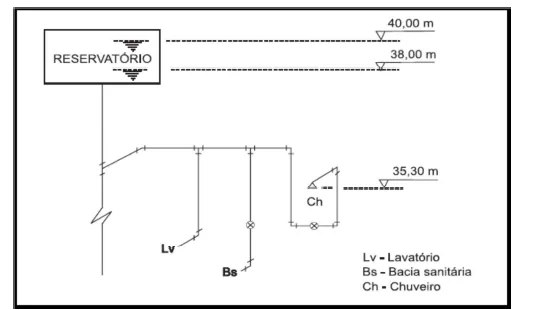

Observe o esquema hidráulico da figura apresentada a seguir:

Ao analisar o esquema hidráulico (figura anterior), o memorial descritivo e as memórias de cálculo ali fornecidas, você observou que a perda total de carga entre o reservatório e o chuveiro é de 2,1 mca (mca = metros de coluna de água).

Diante destas informações, considerando que a pressão mínima recomendada para o funcionamento de um chuveiro elétrico é de 1 mca, é correto afirmar apenas que:

Alternativa A: O chuveiro do esquema hidráulico apresentado na figura anterior deixa de funcionar bem sempre que o nível
mínimo de água no reservatório fica abaixo da cota 38,40m.
Alternativa B: O nível máximo de água do reservatório (nível em que o sensor desliga o conjunto elevatório) está localizado na
cota 38,00 m.
Alternativa C: O chuveiro do esquema hidráulico apresentado na figura anterior nunca funciona bem.
Alternativa D: O chuveiro do esquema hidráulico apresentado na figura anterior funciona bem quando o nível mínimo de água no
reservatório está na cota 39 m.
Alternativa E: O chuveiro do esquema hidráulico apresentado na figura deixa de funcionar bem sempre que o nível mínimo de
água no reservatório fica abaixo da cota 38,70m.
