Questão 1646058 de Arquitetura - VUNESP 2019

Questão

ID 1646058

Disciplina: Arquitetura

Assunto: Instalações Elétricas

Ano: 2019 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Itapevi

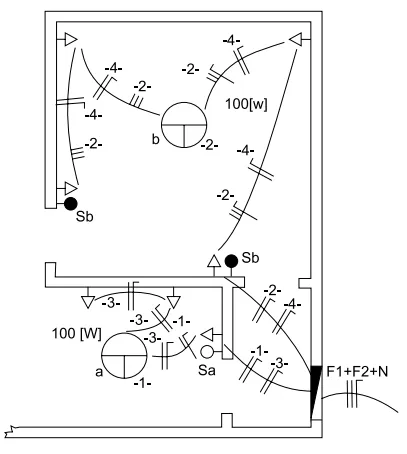

O unifilar ilustrado na figura a seguir descreve parte da instalação elétrica de um apartamento tipo.

Assinale a alternativa que descreve corretamente a instalação apresentada, para tanto, desconsidere o condutor PE.

Alternativa A:
O unifilar apresenta dois circuitos: um circuito de tomadas (F + N) e um de iluminação (F + N). O interruptor Sa é simples e os interruptores Sb são paralelos. O diagrama está correto.
Alternativa B:
O unifilar apresenta quatro circuitos: dois circuitos de tomadas (F1 + F2) e dois de iluminação (F + N). O interruptor Sa é simples e os interruptores Sb são paralelos. O diagrama está incorreto.
Alternativa C:
O unifilar apresenta quatro circuitos: dois circuitos de tomadas (F1 + F2) e dois de iluminação (F + N). O interruptor Sa é simples e os interruptores Sb são paralelos. O diagrama está correto.
Alternativa D:
O unifilar apresenta quatro circuitos: dois circuitos de tomadas (F + N) e dois de iluminação (F + N). O interruptor Sa é simples e os interruptores Sb são paralelos. O diagrama está incorreto.
Alternativa E:
O unifilar apresenta quatro circuitos: dois circuitos de tomadas (F + N) e dois de iluminação (F + N). O interruptor Sa é simples e os interruptores Sb são paralelos. O diagrama está correto.
