Questão 1641637

Engenharia Civil · 2017

Questão

ID 1641637

Disciplina: Engenharia Civil

Assunto: Instalações Prediais de Esgoto

Ano: 2017 Banca: UFCE - Universidade Federal do Ceará Órgão: Universidade Federal do Ceará

Alternativa A:

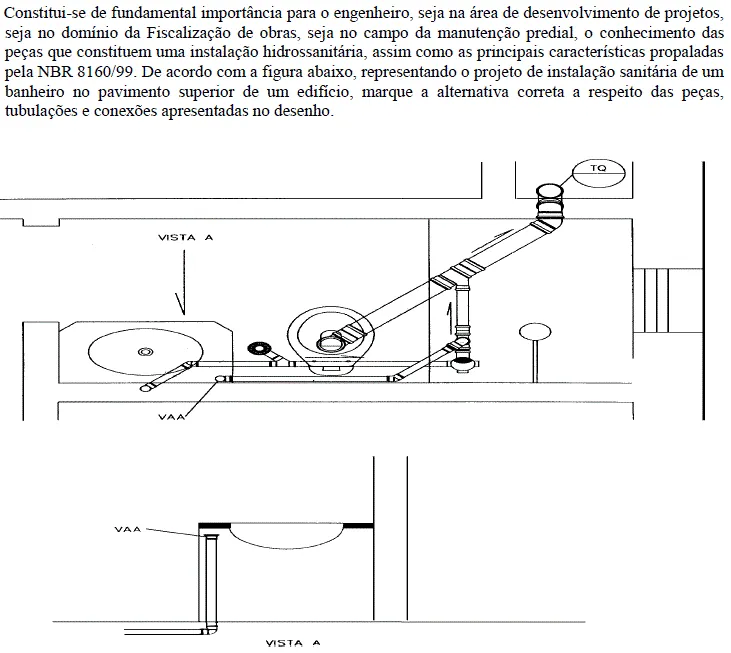

Na figura apresentada, pode-se identificar o tubo de queda, cujo diâmetro máximo permitido é de 40mm.
Alternativa B:
Na figura apresentada, VAA significa uma tubulação sifonada para prevenir a obstrução por dejetos sólidos do lavatório do banheiro.
Alternativa C:
Na figura apresentada, TQ significa uma tubulação especial para escoamento de água quente, proveniente do lavatório ou chuveiro.
Alternativa D:
Na figura apresentada, o tubo coletor primário é aquele que parte da bacia sanitária, recolhe os seus efluentes e pode ter diâmetro mínimo de 75mm.
Alternativa E:
Na figura apresentada, a peça circular que recolhe as águas servidas do chuveiro no box do banheiro é uma caixa sifonada, geralmente com saída de 50mm de diâmetro.
