Questão 1630159

Um banco de dados relacional é composto pelas seguintes tabelas:

CREATE TABLE A (

--a1 TEXT NOT NULL,

--a2 TEXT NOT NULL,

--a3 TEXT NOT NULL,

--PRIMARY KEY (a1,a2));

CREATE TABLE B (

--b1 TEXT NOT NULL,

--b2 TEXT NOT NULL,

--b3 TEXT NOT NULL,

--PRIMARY KEY (b1));

CREATE TABLE R (

--a1 TEXT NOT NULL,

--a2 TEXT NOT NULL,

--b1 TEXT NOT NULL,

--PRIMARY KEY (a1,a2),

--FOREIGN KEY (a1,a2)

----REFERENCES A (a1,a2),

FOREIGN KEY (b1)

----REFERENCES B (b1));

Com o intuito de simplificar, considere que todas as colunas de todas as tabelas são do tipo TEXT.

O modelo relacional acima foi obtido por meio da aplicação de regras de transformação sobre um modelo E-R, de modo a preservar a semântica deste.

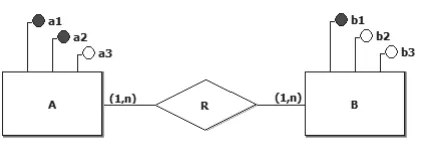

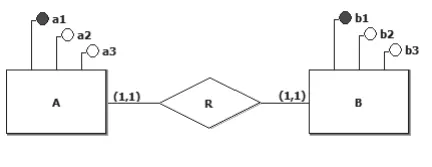

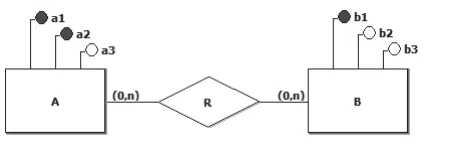

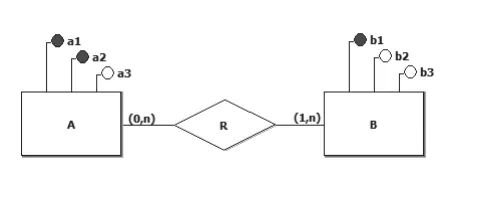

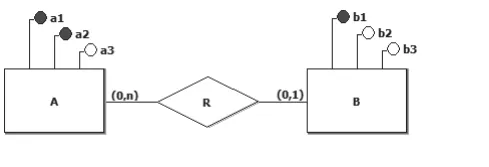

Qual modelo E-R deu origem a essas tabelas?
