Questão
ID 1616998Disciplina: Engenharia Mecânica
Assunto: Resistência dos Materiais
Ano: 2019 Banca: UFRRJ - Universidade Federal Rural do Rio de Janeiro Órgão: Universidade Federal Rural do Rio de Janeiro

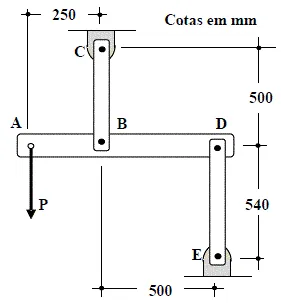

Cada uma das duas barras verticais da figura a seguir têm seção de 20 mm x 6 mm e módulo de elasticidade de 100 GPa. Os pinos utilizados em C e B e em D e E para apoiarem a viga rígida ABD têm 10 mm de diâmetro. Sabe-se que a tensão admissível a cisalhamento é 100 MPa em todas as conexões e que a tensão admissível a esforço normal em cada uma das barras verticais é 80 MPa. Nessas condições dadas e considerando π=3,14, a maior força P, em kN, que pode ser aplicada em A corresponde a
OBS: As barras verticais não são reforçadas em torno do furo do pino.
