Analise a figura abaixo. A barra rígida AB é articulada em A, suspensa em B por um fio, e apoia-se em Cem um suporte de ferro. São dados: área da seção transversal do fio: 5cm 2 módulo de elasticidade do fio E=21.000 kN/cm 2 área do suporte: 15cm 2 módulo de elasticidade do suporte E=I0.000 kN/cm 2 . Para essas condições, as forças no fio, no suporte e na articulação são, respectivamente,

Questão 1616920

Física · 2009

ID 1616920

Disciplina: Física

Assunto: Torque e Equilíbrio de Corpo Rígido

Ano: 2009 Banca: UFRRJ - Universidade Federal Rural do Rio de Janeiro Órgão: Universidade Federal Rural do Rio de Janeiro

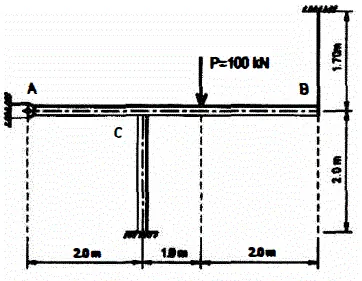

Analise a figura abaixo.

A barra rígida AB é articulada em A, suspensa em B por um fio, e apoia-se em Cem um suporte de ferro.

São dados:

área da seção transversal do fio: 5cm²

módulo de elasticidade do fio E=21.000 kN/cm²

área do suporte: 15cm²

módulo de elasticidade do suporte E=I0.000 kN/cm².

Para essas condições, as forças no fio, no suporte e na articulação são, respectivamente,
