Questão
ID 1616516Disciplina: Engenharia Civil
Assunto: Instalações Elétricas
Ano: 2008 Banca: UFRRJ - Universidade Federal Rural do Rio de Janeiro Órgão: Universidade Federal Rural do Rio de Janeiro

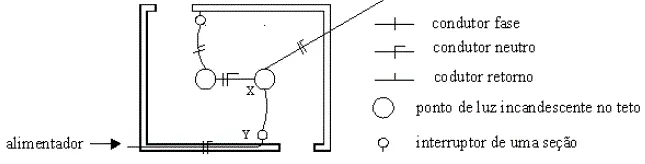

O esquema a seguir representa trechos constituídos de um circuito de iluminação e tomadas, onde temos duas lâmpadas comandadas por interruptores independentes de uma seção cada. Os símbolos e convenções estão indicados na própria figura.
Nas opções abaixo, a representação da distribuição dos condutores no trecho X Y é
