Questão 1616298

Engenharia Mecânica · 2009

Questão

ID 1616298

Disciplina: Engenharia Mecânica

Assunto: Compressores

Ano: 2009 Banca: UFRRJ - Universidade Federal Rural do Rio de Janeiro Órgão: Universidade Federal Rural do Rio de Janeiro

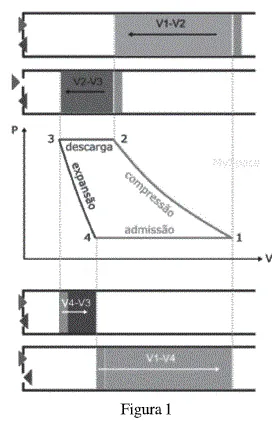

Analise o esquema da Figura 1, que trata de um compressor alternativo.

Assinale a alternativa correta.

Alternativa A:
Em 1, o pistão está no ponto morto inferior, e ambas as válvulas, abertas.
Alternativa B:
O gás é comprimido de forma adiabática até 2.
Alternativa C:
O pistão escoa de forma adiabática até o ponto 3, quando a válvula de escape é aberta.
Alternativa D:
O gás contido no espaço entre o ponto morto superior (3) e o cabeçote do cilindro se comprime até o ponto 4.
Alternativa E:
A válvula de admissão é aberta no ponto 4, e o gás é admitido de forma adiabática até o pistão chegar ao ponto morto inferior 1.
