Questão 1615196

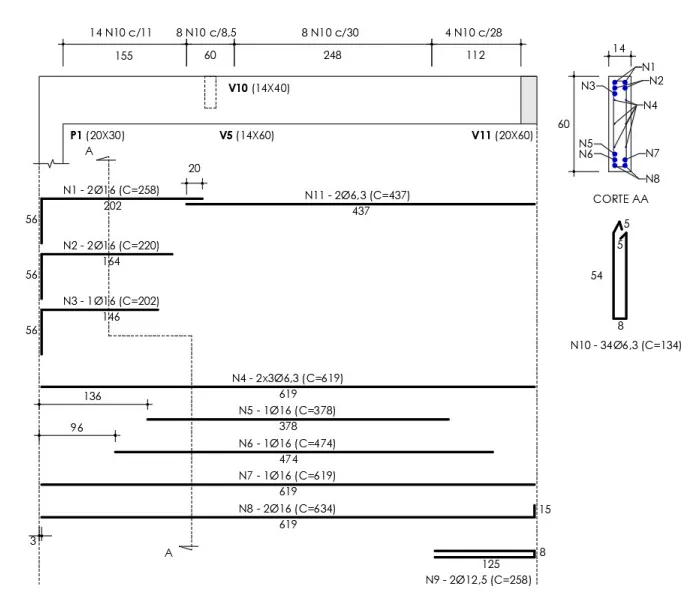

Na construção de uma edificação com estrutura em concreto armado, o projeto estrutural apresentou o detalhamento de uma das vigas (V5), segundo a figura apresentada a seguir.

Sabendo que a viga é submetida a um carregamento uniformemente distribuído vertical, com sentido para baixo, e que os apoios foram considerados como engastados no pilar P1 e simplesmente apoiados na viga V11, considere as seguintes afirmações:

I) As barras N4 têm a função de evitar a origem de fissuras por retração do concreto.

II) As barras N1, N2 e N3 constituem-se em armadura de compressão.

III) As barras N11 exercem função construtiva.

IV) Na viga V5, da armadura de tração do vão, 60% é ancorada nos apoios extremos.

Estão corretas:
