Questão 1615186

Engenharia Civil · 2019

Questão

ID 1615186

Disciplina: Engenharia Civil

Assunto: Instalações Prediais de Esgoto

Ano: 2019 Banca: UTFPR - Universidade Tecnológica Federal do Paraná Órgão: Universidade Tecnológica FEDERAL DO PARANÁ

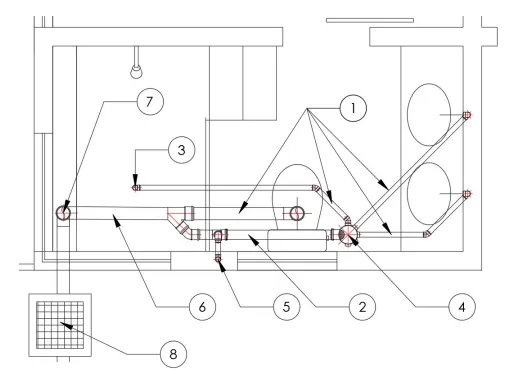

O esquema da figura a seguir representa a instalação de esgoto sanitário de um banheiro térreo.

Assinale a alternativa em que a numeração corresponde corretamente à denominação do elemento.

Alternativa A:
1 – Ramal de Esgoto; 4 – Caixa Sifonada; 5 – Coluna de Ventilação; 7 – Tubo de Queda.
Alternativa B:
1 – Ramal de Esgoto; 2 – Barrilete; 4 – Coluna de Ventilação; 8 – Caixa de Passagem.
Alternativa C:
1 – Ramal de Descarga; 4 – Caixa Sifonada; 6 – Ramal de Esgoto; 7 – Coluna de Ventilação.
Alternativa D:
1 – Ramal de Descarga; 5 – Coluna de Ventilação; 6 – Ramal de Esgoto; 4 – Caixa Sifonada; 8 – Caixa de Inspeção.
Alternativa E:
1 – Ramal de Descarga; 2 – Ramal de Ventilação; 5 – Coluna de Ventilação; 7 – Tubo de Queda.
