Questão
ID 1604732Disciplina: Engenharia Civil
Assunto: Aço para Concreto Armado
Ano: 2022 Banca: UNIOESTE - Universidade Estadual do Oeste do Paraná Órgão: Prefeitura Municipal de Santo Antônio da Platina

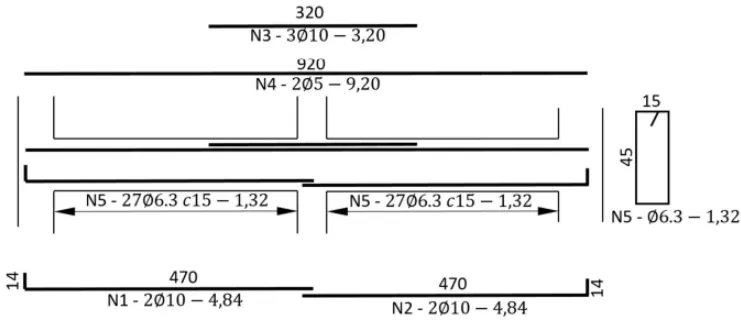

A figura a seguir representa o detalhamento da viga V16 de uma edificação hipotética.
Considerando que as barras de 10mm, 6,3mm e 5mm possuem massas lineares, respectivamente, iguais a 0,61kg/m, 0,25kg/m e 0,15kg/m, assinale a alternativa que apresenta a massa de aço total a ser computada pelo engenheiro orçamentista para execução desta viga, adotando uma perda de 5% para todos os tipos de aço.
