Questão 1570270

Arquitetura · 2021

Questão

ID 1570270

Disciplina: Arquitetura

Assunto: Instalações Elétricas

Ano: 2021 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Ferraz de Vasconcelos

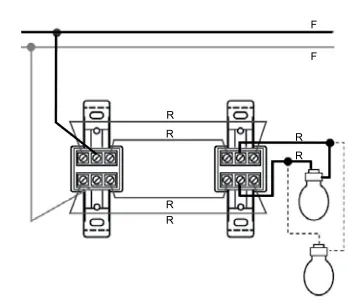

Um esquema elétrico multifilar é mostrado na figura a seguir.

Por meio de sua interpretação, pode-se afirmar corretamente que

Alternativa A:
R representa a resistência dos condutores, F representa os fios da instalação, e o circuito apresenta um arranjo de tomadas paralelas para um circuito de iluminação.
Alternativa B:
R representa condutores de retorno, F representa condutores de fase, e o circuito apresenta um arranjo de interruptores paralelos para um circuito de iluminação.
Alternativa C:
R representa a resistência dos condutores, F representa condutores de fase, e o circuito apresenta um arranjo de timers para um circuito minuteria.
Alternativa D:
R representa condutores com resistência, F representa filamentos da instalação, e o circuito apresenta um arranjo de dois motores elétricos trifásicos de anéis, conectados a um circuito de supervisão, com lâmpadas.
Alternativa E:
R representa ondas eletromagnéticas, F representa os condutores de alimentação do sistema, e o circuito refere-se a um sistema de transmissão de energia elétrica wireless, entre duas antenas, para alimentar até duas lâmpadas.
