Questão
ID 1569366Disciplina: Engenharia Civil
Assunto: Treliças
Ano: 2018 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Ribeirão Preto

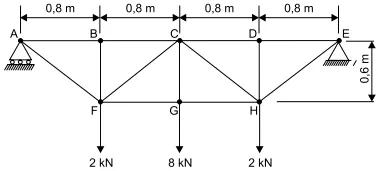

A treliça da figura foi executada com perfis de aço com área da seção transversal de 5 cm2 e está submetida a três cargas concentradas.
Considerando que o módulo de elasticidade do aço é 200 GPa, o alongamento da barra AF, em milímetros, é
