Questão
ID 1561997Disciplina: Engenharia Civil
Assuntos: Pórticos, Quadros e Arcos
Ano: 2024 Banca: IFTO - Instituto Federal de Educação, Ciência e Tecnologia do Tocantins Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Tocantins

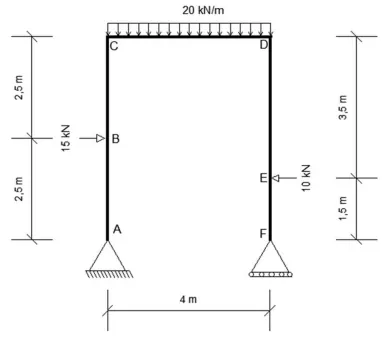

Um pórtico isostático é um tipo de estrutura composta por vigas e colunas conectadas formando um quadro, onde o número de apoios e barras (elementos estruturais) é exatamente suficiente para garantir o equilíbrio da estrutura. Observe a esquematização de um pórtico isostático, biapoiado, reproduzido a seguir:
Sobre os diagramas de esforços internos presentes na estrutura:
I) O trecho BC está submetido a um esforço cortante de 15 kN.
II) O trecho CD está submetido a um esforço normal de 10 kN de tração.
III) O trecho CD apresenta um momento fletor máximo de 12.5 KN.m.
Sabendo que o apoio no ponto A é do segundo gênero e que o apoio no ponto F é do primeiro gênero, pode-se afirmar que:
