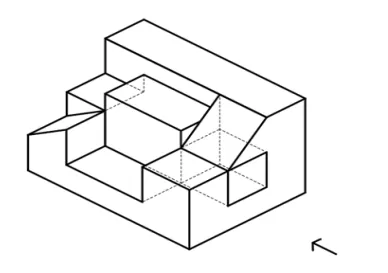

Uma peça é apresentada em perspectiva isométrica, com uma seta indicando a direção da vista frontal, conforme a figura a seguir.
Fonte: FUNCERN, 2025.

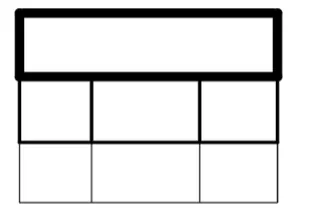

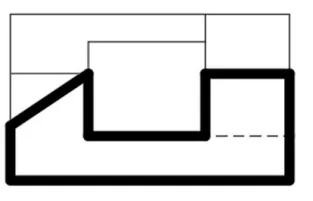

Considerando o Sistema Universal de Projeção (1º diedro), a opção que representa corretamente a vista lateral esquerda dessa peça é:
