Questão 1558250

Informática · 2017

Questão

ID 1558250

Disciplina: Informática

Assunto: Nobreak (No-break)

Ano: 2017 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte

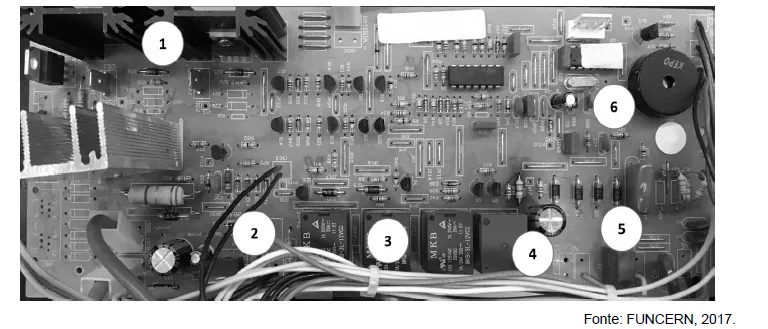

Analise a imagem a seguir, que apresenta a placa de circuito do no break Staytion 600 FIT AUT.

Na imagem, a região da esfera com número

Alternativa A: 5 representa a saída da tensão alternada proveniente das baterias, a qual possui filtros de rede ativados quando falta energia na rede elétrica de entrada.
Alternativa B: 1 representa o circuito inversor, o qual transforma a tensão contínua da bateria em tensão de saída alternada quando falta energia na rede elétrica de entrada.
Alternativa C: 2 representa o circuito de medição e de carga da bateria, o qual disponibiliza uma tensão contínua de 13,8V para carregá-la quando a bateria está descarregada.
Alternativa D: 6 representa o circuito de comparação, o qual seleciona a tensão de estabilização usada quando a bateria do equipamento está descarregada.
