Questão 1546199

A perspectiva é um dos recursos gráficos utilizados pelo arquiteto para transformar um conjunto de plantas e de elevações/vistas em projeto de 3 dimensões.

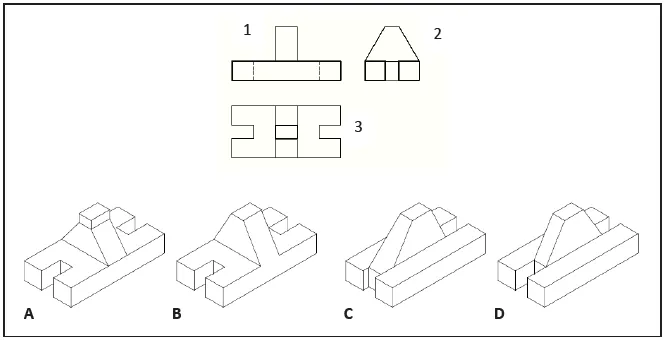

Abaixo é apresentado um conjunto de 3 vistas e 4 perspectivas.

Considerando que as vistas acima estão desenhadas no 1º diedro, avalie as afirmações.

I. A vista 3 pode ser representada pelas perspectivas A e B.

II. A perspectiva da figura “B” representa o conjunto de vistas das figuras 1, 2 e 3.

III. A perspectiva da figura “D” representa o conjunto de vistas das figuras 1, 2 e 3, porém no 3º diedro.

IV. As vistas das figuras 1, 2 e 3 representam, respectivamente: vista frontal, vista lateral esquerda e vista superior, no 1º diedro.

Está correto apenas o que se afirma em
