Questão
ID 1544695Disciplina: Arquitetura
Assunto: NBR 16861 - Desenho Técnico - Requisitos para Representação de Linhas e Escrita
Ano: 2014 Banca: EXATUS / EXATUSPR - Promotores de Eventos e Consultorias Órgão: Companhia Energética de Brasília

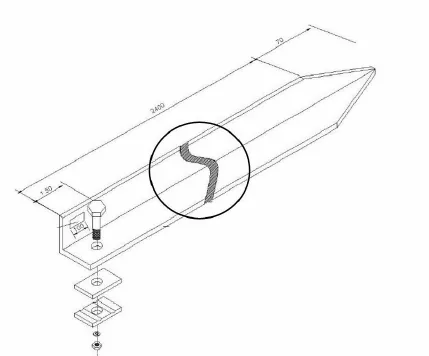

Observe com atenção a imagem abaixo, a mesma é a representação de um eletrodo (ou haste) de aterramento. Este componente apresenta as seguintes dimensões em milímetros: 2.400 de comprimento, 25 de largura e 3 de espessura; sua ponta em forma de cunha mede 70.
No desenho técnico, a linha de corte, em forma de “S” destacada pelo círculo, representa:
