Questão
ID 1543439Disciplina: Engenharia Civil
Assunto: Método do Caminho Crítico
Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Foz do Iguaçu
Para responder às questões 29 e 30, analise a Tabela 1 abaixo e, com os dados apresentados, construa a rede PERT/CPM e o diagrama de GANNT. Ela apresenta uma série de serviços de engenharia numerados em forma de atividades. Essas atividades têm suas precedentes indicadas e as durações individuais de cada uma exposta em dias.
Atividades | Serviços | Atividades Precedentes | Duração (dias) |
1 | Terraplanagem | - | 8 |
2 | Corte e dobra aço CA-60 | - | 1 |
3 | Montagem das fôrmas | 1 | 3 |
4 | Concretagem | 2;3 | 1 |
5 | Desforma | 4 | 1 |
Tabela 1 – Serviços, durações e precedentes propostos.
Considerando que existe mão de obra suficiente para realizar todas as atividades possíveis em paralelo (obedecendo a precedência indicada na Tabela 1), que a obra iniciará no dia 03 de abril de 2023 (calendário ilustrado pela Figura 2 abaixo), que, para realizar a desforma, o concreto deverá ter 14 dias corridos de cura contados a partir da conclusão da concretagem, que o trabalho pode ser realizado apenas de segunda a sexta-feira, e que os dias 07 e 21 de abril, 1º de maio e 8 de junho são feriados e, portanto, não são contabilizados para a realização de serviços, assinale a alternativa que apresenta o dia e o mês em que a obra será finalizada.

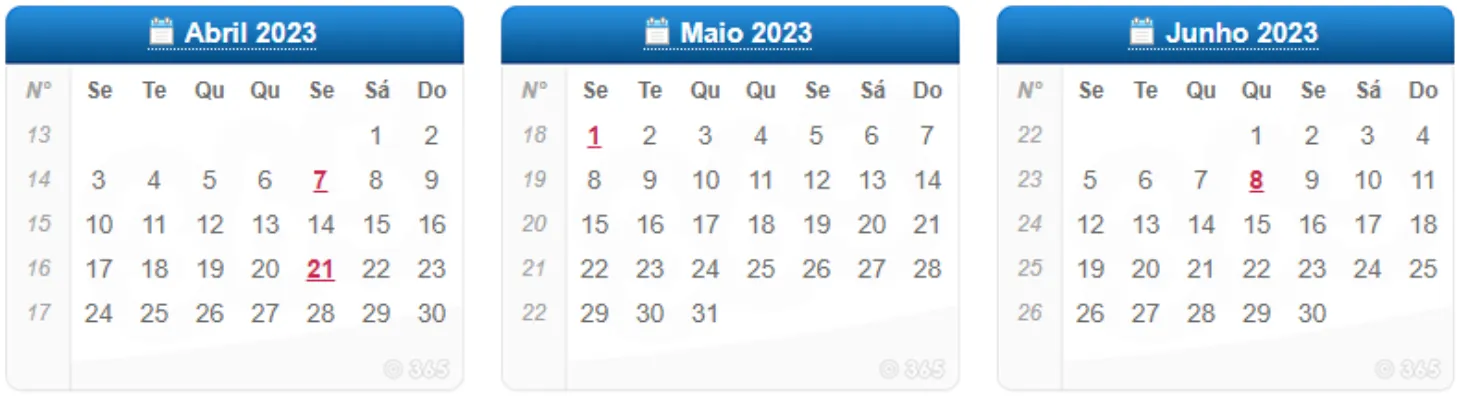

Figura 2
