Questão 1542829

Para responder às questões 37 a 41, considere as Figuras 7(a), 7(b) e 7(c). A Figura 7(a) mostra um Diagrama Entidade-Relacionamento (DER), elaborado na ferramenta MySQL Workbench 6.3, sobre o qual considere os seguintes aspectos: (1) a partir desse DER, foram criadas as tabelas relacionais em um Sistema Gerenciador de Banco de Dados (SGBD), segundo os conceitos do modelo relacional, tendo-se respeitado, rigorosamente, os nomes, tipos de dados, precisão e as integridades de identidade e referencial constantes nesse DER; (2) nenhum campo das tabelas aceita conteúdo nulo; (3) a coluna "BAIRRO", da tabela "SETOR", foi criada com uma constraint de banco chamada "SETOR_BAIRRO"; e (4) a seta nº 1 aponta para o cursor do mouse que está sobre o nome da entidade "SETOR". As Figuras 7(b) e 7(c) exibem, respectivamente, as tabelas "SETOR" e "COLABORADOR" devidamente populadas com dados.

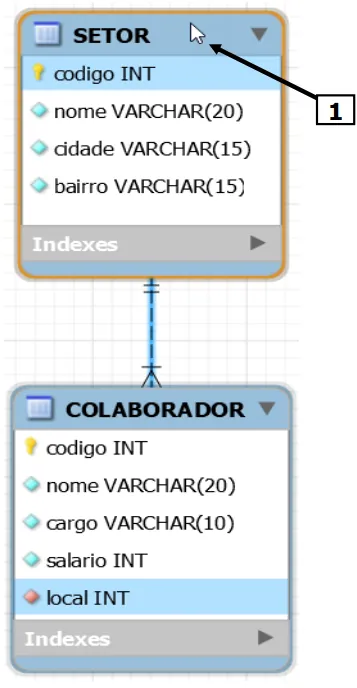

Figura 7(a) – DER.

Figura 7(b) – Tabela "SETOR".

Figura 7(c) – Tabela "COLABORADOR".

A partir do DER mostrado na Figura 7(a) foram criadas e populadas as tabelas correspondentes no SGBD, exibidas nas Figuras 7(b) e 7(c). Nesse caso, para criar a tabela "COLABORADOR", bastou executar, nesse SGBD, a seguinte declaração, em SQL padrão:

I.

create table colaborador (

codigo int primary key,

nome varchar(20),

cargo varchar(10),

salario int,

local int references setor (codigo));

II.

create table colaborador (

codigo int not null,

nome varchar(20) not null,

cargo varchar(10) not null,

salario int not null,

primary key (codigo),

local int references setor (codigo));

III.

create table colaborador (

codigo int,

nome varchar(20) not null,

cargo varchar(10) not null,

salario int not null ,

local int not null,

primary key (codigo),

foreign key (local) references setor

(codigo));

Quais estão corretas?
