Questão 1542812 de Tecnologia da Informação - FUNDATEC 2018

Questão

ID 1542812

Disciplina: Tecnologia da Informação

Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO

Ano: 2018 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Foz do Iguaçu

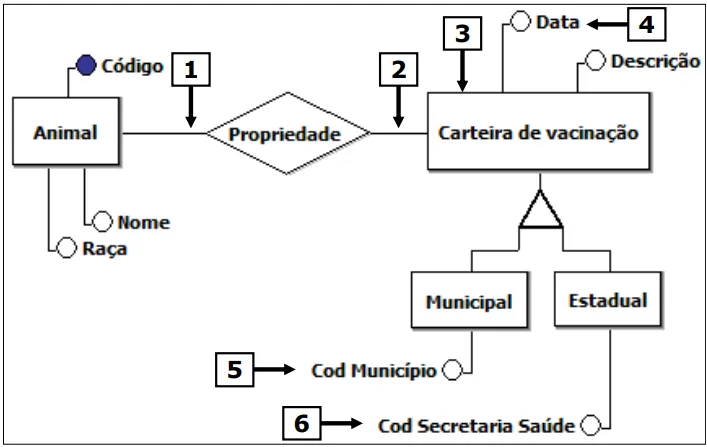

Para responder à questão 33, considere a Figura 5 que mostra, esquematicamente, um Diagrama Entidade-Relacionamento (DER), elaborado no software brModelo 2.0. Nesse DER, os atributos "Cod Município" e "Cod Secretaria Saúde" tem as características de atributo identificador.

Figura 5 – DER.

A partir do DER da Figura 5, serão criadas as tabelas correspondentes em um Sistema Gerenciador de Banco de Dados Relacional (SGBDR), segundo os conceitos do modelo relacional, de modo que seja possível cadastrar, futuramente, os animais e as respectivas carteiras de vacinação. Um animal poderá ter uma ou mais carteiras de vacinação e uma carteira pertence a um único animal. Deve ser possível cadastrar um animal independentemente de qualquer carteira de vacinação. Não há sentido em se manter, no banco de dados, uma carteira de vacinação caso um animal seja excluído do banco. Sabe-se que uma carteira de vacinação nunca será, simultaneamente, municipal e estadual; será uma ou outra. Para esse DER ficar correto, basta colocar, nos locais apontados pelas setas nº 1 e 2, respectivamente, as cardinalidades:

Alternativa A:
(0,1) e (0,n) e inserir um atributo identificador numérico, sequencial, no local apontado pela seta nº 3.
Alternativa B:
(1,1) e (0,n), inserir um atributo identificador numérico, sequencial, no local apontado pela seta nº 3 e marcar o local apontado pela seta nº 2 como entidade fraca (também referenciado como "entidade fraca").
Alternativa C:
(1,1) e (0,n), inserir um atributo identificador numérico, sequencial, no local apontado pela seta nº 3 e marcar os atributos apontados pelas setas nº 5 e 6 como atributos identificadores.
Alternativa D:
(1,1) e (0,n), marcar o atributo apontado pela seta nº 4 como identificador e marcar o local apontado pela seta nº 2 como relacionamento identificador (também referenciado como "entidade fraca").
Alternativa E:
(0,1) e (0,n), marcar o atributo apontado pela seta nº 4 como identificador, marcar o local apontado pela seta nº 2 como relacionamento identificador (também referenciado como "entidade fraca") e marcar os atributos apontados pelas setas nº 5 e 6 como atributos identificadores.
